济南黄河公路桥
2010-08-25 来源:中国桥梁网

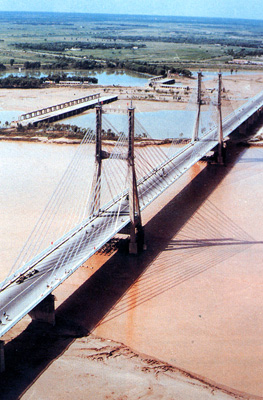

济南黄河公路桥

  济南黄河公路桥位于中国山东省济南市北郊,在黄河下游重要的水陆转运码头洛口处,跨越黄河。该桥由山东省交通规划设计院设计,山东省交通工程公司施工。

  这座桥于1978年12月开工,1981年12月全桥组装合拢,经载重试验后,于1982年7月正式投入运营。

  大桥全长2033.44m,其中主桥长488m,为5孔40+94+220+94+20(m)连续的预应力混凝土双塔斜拉桥。引桥长1535.44m,采用51孔30m跨度的先张法预应力组合槽形梁。全桥设双向对称的4.5‰纵坡。主桥墩塔顶离桥面高约51米,离基础顶面68.4米。基础为24根钻孔灌注桩,每根桩直径为1.5米,长约84米,嵌入风化岩层。桥总宽19.5m,其中车行道15m,两侧人行道各2m。

  桥塔为A型门式立体结构,塔高68.4m,塔梁分离,塔墩固结。在墩塔左右按扇形对称布置斜拉索11对,索距小至8米,每根拉索由2~4束组成,每束用67~121根Φ5镀锌钢丝组成,用铅制套管压水泥浆进行防护。拉索锚头采用冷铸镦头锚。

  斜拉索的这种布局,保证了桥梁所必需的强度和刚度,简化了斜拉索的锚固构造,并便于悬臂施工,有利于节省工程量和材料用量。斜拉索采用抗疲劳性能较好的冷铸镦头锚具,并采用灌注水泥浆的铝管防护。此外,斜拉索设置有减振装置;必要时索能抽换。

  桥的主梁为连续梁,在桥墩上布置成纵向可动支承(主墩处在塔下用拉索悬吊支承,边墩上为滑动支座)的飘浮体系,从而增强了桥梁的承载刚度,改善了主梁内力分布和桥墩的受力状况,提高了桥梁的抗震性能,使桥面平顺、行车舒适。

  主梁横断面是带风嘴的半封闭双室梯形箱式结构,梁高2.75m,采用挂篮悬浇施工。挑出的人行道在横向是透空的,这些都有利于提高桥梁的抗风稳定性。

  济南黄河公路桥建成后,沟通了山东济南市至北部地区的公路交通,对促进当地的经济发展等具有重要的意义。
