齐勒哈仁额尔齐斯河桥
2010-08-30 来源:网络

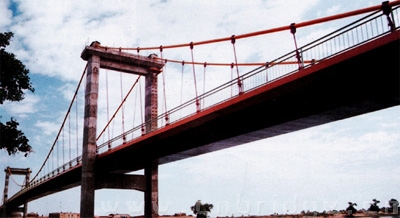

齐勒哈仁额尔齐斯河桥

  齐勒哈仁额尔齐斯河桥为公路、牧道两用桥,位于新疆哈巴河县西南约30km处,于1992年7月竣工。该桥由新疆公路规划勘察设计院设计、施工。

  由于桥位两侧均有约5km的荒漠,公路远景交通量不大,该桥桥面净宽为单车道4.5m,设计荷载为汽-15级。

  该桥采用36+108+36(m)的三跨悬索桥。加劲梁由钢丝网水泥箱体、钢筋混凝土边梁及横隔梁所组成。箱梁全高1.41m。为提高抗风稳定性,截面做成倒梯形。顶板采用钢丝网正交异性板,纵肋为体型小箱,横肋为矩形截面。设于箱梁两侧的钢筋混凝土边梁式吊杆的锚固区,为增强箱梁的抗扭刚度,每隔4m设一道横隔梁。预制箱梁每8m为一段,起吊重量255kN。每个塔柱基础为4根直径1.2m的钻孔灌注桩。锚碇为重力式箱形结构。每根主缆由7束61丝共427根Φ5的平行钢丝束组成。
