一、 工程概况
拟检工程位于XX路。桩基础采用PHC--Ø400×95A管桩基础，共188个桩位。施工方法为静力压桩。单桩承载力设计特征值为1600KN，有效桩长约22~33 米，桩端持力层为强风化泥质粉沙岩层。拟采用基桩高应变法和基桩反射波（小应变）法进行检测。
二、检测方案
（一）检测方案及数量
检测方案由质检、建设、设计及监理单位确定采用基桩高应变法和基桩反射波（小应变）法进行检测。检测标准为中华人民共和国行业标准（建筑基桩检测技术规范－ＪＧＪ106-2003）。其目的是检测桩的竖向承载力和普查桩身结构完整性。
高应变检测数量按检测规范抽选总桩数的5%检测。共11根，检测桩号为：16#、105#、121#、13#、41#、175#、82#、98#、19#。
小应变检测数量按总桩数的20%检测。共36根，检测桩号为：61#、12#、15#、19#、42#、107#、143#、134#、132#、168#、164#、53#、115#、140#、128#、160#、154#、2#、139#、45#、119#、175#、88#、89#、44#、27#、146#、68#、156#、23#、31#、92#、190#、25#、155#、60#。

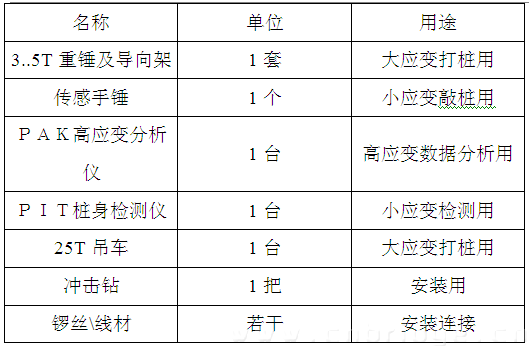

（二）材料、设备
（三）检测进度计划
高应变安装及检测计划1天完成。小应变检测计划半天完成。
（四）检测前准备工作
1、场地处理，使其满足检测要求，保证拖车及25T吊车能通到受检桩位旁。
2、准备220V电源接口，以便高应变安装用。
3、对送桩桩位要求将桩头挖出．大应变桩头要高出地面不少于５０ＣＭ。且挖出２.５Ｘ２.５米检测坑。
4、受检桩位大应变桩头宜有完整原状端头板，且送桩不宜超过0.5米。若无端头板又不可更换时，必要对桩头进行处理。小应变桩头应清洁及平整。
5、大应变试坑要保证平整，且不得露出淤泥等软土。
6、准备好受检桩施工图、施工记录、地质报告等所需资料。
三、检测工艺
1、高应变检测原理
高应变桩检测是利用重锤冲击桩顶。使桩与土产生足够相对位移，激发桩身周围土阻力和桩端承载力。通过安装在桩身两侧的力和速度传感器接收桩应力波信号，根据信号利用分析仪器及理论分析处理力和速度。判定桩的承载力和评价桩身质量完整性。

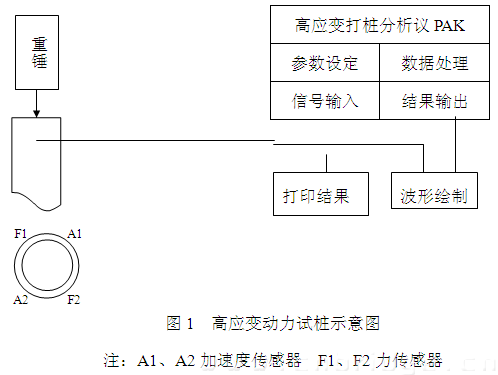

2、高应变检测示意图
3、小应变检测原理
小应变桩检测是通过在桩顶施加激振信号产生应力，使应力波沿桩身传播。当遇到不连续界面或桩底时，将产生反射波。通过检测仪分析反射波的传播时间、幅度及特征，从而判断桩身结构完整性。

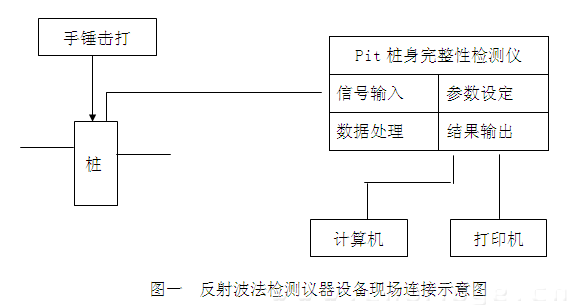

4、小应变检测示意图
四、判定等级说明
检测及分析完成后，会根据所得数据通常将桩按四类判定划分：
Ⅰ类：桩身结构完整
Ⅱ类：桩身有轻微缺陷，不会影响桩身结构承载力的正常发挥。
Ⅲ类：桩身有明显缺陷，对桩身结构承载力有影响。
Ⅳ类：桩身存在严重缺陷。
备注：
1、 桩身完整——反映桩身截面尺寸相对变化、桩身材料密实性和连续的综合定性指标。
2、 桩身缺陷——使桩身完整性恶化，在一定程度上引起桩身结构强度和内久性降低的桩身断裂、裂缝、缩径、夹泥（杂物）、空洞、蜂窝、松散等现象的统称。
