GPS同步时钟在桥梁检测中解决方案
2015-04-27
   一、系统概述

   桥梁构造范围很广、结构较为特殊,监测点分散在各处,很多监测项目又具有实时性的特点,例如地震、交通事故等。因此对于各部位监测数据需要非常准确的时间同步,一般的数据采集技术难以达到监测要求,如果不采用一种同步技术,极有可能造成各个监测点采集数据时间上的微小误差,不仅造成监测结果的不准确,还严重影响了对桥梁健康的研究分析。而通过GPS同步时钟完全可以避免这些问题。

   整个采集系统分散在桥梁的各个部位。桥梁按照区域划分为若干区段,在主要几个区段中安置着信号采集机站,每组采集机站均和GPS同步时钟相连,GPSPPS接收器接受GPS时钟同步信号,做相应的处理得到时钟同步信号和绝对时间戳并发送给PXI采集设备,采集设备接收处理后的GPS同步信号,达到同步整个分布式采集系统。

   二、系统组成

   1.所谓时钟同步有以下2方面含义,只有2方面都达到同步,才能称为真正的同步采集。

   a)数据采样频率的同步,包括采样时钟信号的脉冲同步以及相位同步。

   b)时间轴上的同步,即采样点时间标签的同步。

   2.GPSPPS时钟同步技术的系统组成

   该系统主要由GPS接收器和NIPXI采集设备2大部分组成。结构如图1:

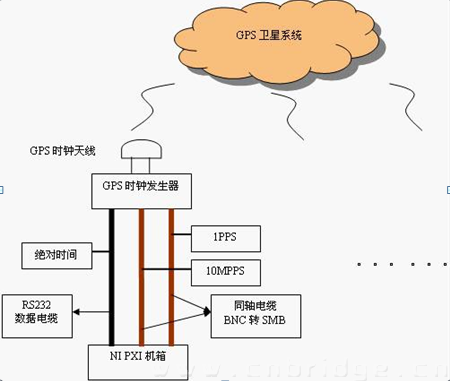

   图1.GPSPPS时钟同步系统组成图

   GPS同步时钟的输入端连接着一个GPS信号接受天线,接受来自GPS卫星发送的时钟信号,输出端分为3部分:

   10MPPS(PulsePerSecond)信号:用于同步采集系统,作为采集系统的采样基频。此信号不包含任何的时间信息,仅仅为简单的脉冲信号,脉冲间隔为10纳秒。

   1PPS(PulsePerSecond)信号:用于采集系统触发采集使用。此信号是一个很简单的,不包含任何时间信息(年或月之类)的脉冲信号,以1PPS为例,每秒发生1次脉冲,每个脉冲的宽度通常为100毫秒,PPS信号是一种较为简单的同步技术,但其效果却不亚于任何复杂的同步时钟信号。

   绝对时间(GMT)信号:用于替代采集系统自身的时间标签。此信号采用NEMA标准,表现形式为GMT时间,以字符串方式显示,例如“06.001…..”,其中第一部分为年份,第二部分为年中天数,第三部分为一天的具体时间,精确到秒级。

   PXI采集设备采用NIPXI104518槽机箱,NIPXI8187主控制器为主,采集卡为NIPXI6652、6602、4472B,其中:

   PXI6652时钟同步模块采用NI提供的SMB(类似BNC同轴电缆的接口)接口于GPS接收器的10MPPS输出端相连,接收10MPPS时钟信号,并且将此时钟信号进行分频,把分频后的时钟信号提供到PXI机箱背板,提供给高速同步采集卡PXI4472B作为采样时钟频率。

   PXI6602计数器采用接线端子板与GPS同步时钟的1PPS输出端相连,需要同时接入2个输入端口,都接收1PPS信号,第一个输入端收到信号后,按1PPS频率进行计数,并设定采集时间,当达到采集的起始时间,PXI6602提供触发信号,触发PXI4472B开始采集;第二个输入端的1PPS频率脉冲为4472B提供相位同步触发脉冲。

   PXI8187控制器的标准RS232串口与GPS接收器的绝对时间输出端相连,接收GPS接收器提供的绝对时间信息,并计算每个采样点的时间间隔+触发开始的绝对时间来获取该采样点的绝对时间标签。

   3.采用NILABVIEW虚拟仪器编写可视性较高的数据采集及处理软件。
